pt100二線制熱電阻與顯示儀表之間怎么接線?
2017-07-06 21:55:25 點擊：
一般來說，熱電阻的三根線接1號、2號、3號端子。

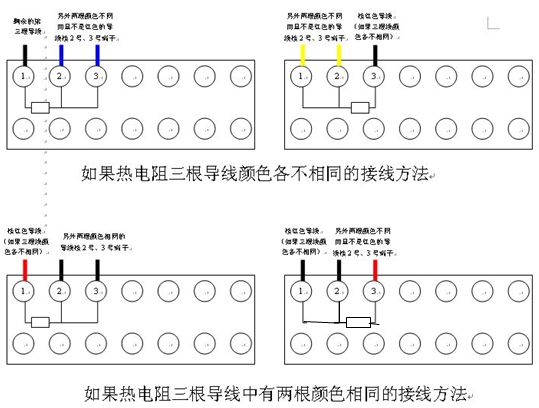

如果顯示儀表有接線圖，接線方法見插圖。
如果沒有接線圖或者把接線圖弄丟了，按下列方法接線：
熱電阻的三根導線，如果有兩根顏色相同，接線時把兩根顏色相同的導線接2號和3號端子，另一根接1號端子，接通電源后如果顯示不正常（顯示最大或最小），把1號端子上的導線與3號端子上的導線調換一下即可。
如果三根導線顏色各不相同，就必然會有一根是紅色的，接線時把紅色的導線接1號端子，其余兩根導線接2號和3號端子，接通電源后如果顯示不正常（顯示最大或最小），把1號端子上的導線與3號端子上的導線調換一下即可。
Cu50同熱電阻接線方法同上。
