Pt100熱電阻兩線制、三線制和四線制接線對測溫精度的影響
2017-06-12 22:03:03 點擊：
1、Pt100熱電阻的三種接線方式在原理上的不同：
二線制和三線制是用電橋法測量，最后給出的是溫度值與模擬量輸出值的關系。四線沒有電橋，完全只是用恒流源發送，電壓計測量，最后給出測量電阻值。
2、Pt100熱電阻的三種接線方式對測量精度的影響

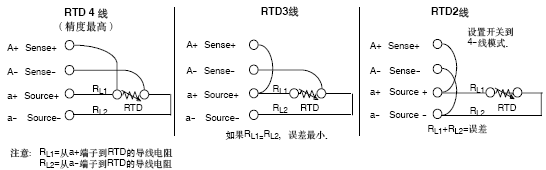

連接導線的電阻和接觸電阻會對Pt100鉑電阻測溫精度產生較大影響，鉑電阻三線制或者四線制接線方式能有效消除這種影響。 與熱電阻連接的檢測設備（溫控儀、PLC輸入等）都有四個接線端子：I+、I-、V+、V-。其中，I+、I-端是為了給熱電阻提供恒定的電流，V+、V-是用來監測熱電阻的電壓變化，依次檢測溫度變化。請參閱下圖：
（1）四線制就是從熱電阻兩端引出4線，接線時電路回路和電壓測量回路獨立分開接線，測量精度高，需要導線多。（2）三線制就是引出三線，Pt100B鉑電阻接線時電流回路的參端和電壓測量回路的參考為一條線（即檢測設備的I-端子和V-端子短接）。精度稍好。（3）兩線制就使引出兩線，Pt100B鉑電阻接線時接線時電流回路和電壓測量回路合二為一（即檢測設備的I-端子和V-端子短接、I+端子和V+短接短接）。測量精度差。
